河南豫工机械有限公司

黑龙江佳木斯桥梁张拉设备穿线机节能环保

智能张拉系统用途：

主要应用于桥梁、隧道、水电大坝、水利渡槽、楼房、钢构件等各种先张拉法或者后张拉预应力施工。

合作单位：中铁局、路桥集团、桥隧、中建、制梁厂

首先提出了基于加权综合云模型的桥梁技术状态评估方法。

主要功能：

1、智能张拉系统能***控制施工过程中所施加的预应力力值误差，将误差范围由传统张拉的±15％缩小到±1％，解决了由于预应力度不足或超过引起的桥梁开裂等病害，保证了结构安全，提高了耐久性，延长了使用寿命，降低了养护维修成本。

2、实现了张拉过程智能控制，不受人为、环境因素影响；控制对称张拉同步、停顿点、加载速率、持荷时间等,张拉过程要素完全符合桥梁施工技术规范要求。通过规范张拉过程消除了对称张拉不同步对结构造成的扭曲等危害，大幅度减小了张拉过程中预应力的损失，保证了有效预应力符合设计要求。

3、能准确、实时测量并复核预应力筋伸长量，通过伸长复核进一步控制预应力张拉质量。

4、自动记录张拉数据，***了人为造假质量数据的可能，可进行真实的质量追溯。

5、实现远程监控功能，方便质量管理，提高管理效率。

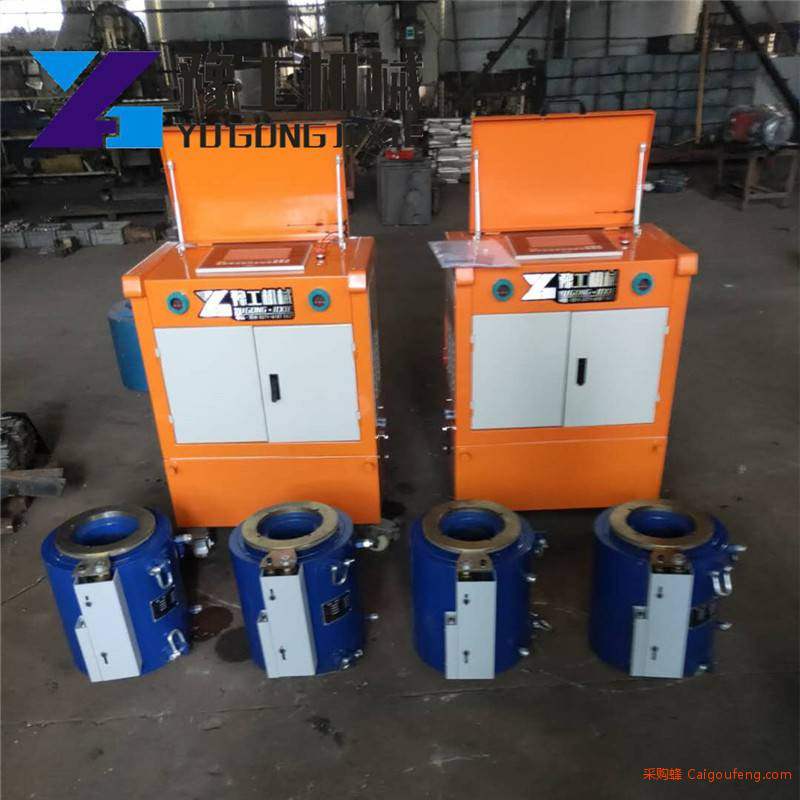

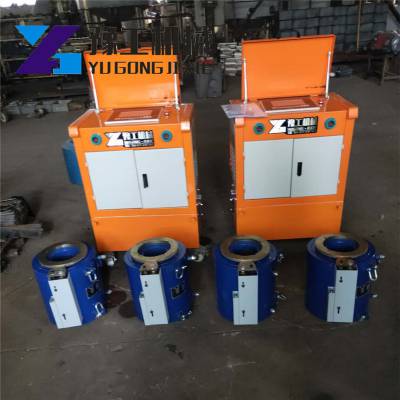

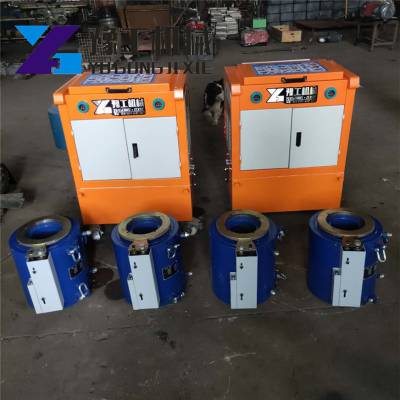

系统各组成部分介绍：

1液压系统

液压系统主要由液压站、千斤顶、油路组成

2、控制系统

控制系统由测控箱、测力传感器和位移传感器

微电脑操作系统组成

为了研究隧道围岩大变形易造成开挖面失稳坍塌、冒顶、侵界等工程问题,以某隧道在断层破碎带处发生大变形处治过程为案例,系统归纳总结了解决类似软弱围岩大变形的工作流程及处治措施。

性能特点：

双向张拉同步性好

·油泵进油速率可智能加载

·预应力控制***，断电记忆，来电续张，可在张拉完毕后自动补张。

·自动计算张拉结果，自动生成报表，防止数据丢失。

·实时跟踪，及时纠错，稳定性能好，大大提高工程质量和效率。

技术指标：

控制压力：60MPa   油泵流量：2.5L/min     测量精度：0.1%

智能张拉系统：适用温度-20-50℃ ， 电压：380V

测力系统精度0.25%FS  ，位移测量精度0.05%

双顶对拉不平衡5KN

液压系统：油泵功率 4KW  ， 压力范围：0-60mpa ， 电压：380V

张拉千斤顶系统：工作范围：27t-600t，张拉行程：200mm，行程偏差：±2mm

无线通讯：蓝牙传输距离800m   ， 发射功率：0.8w

大隧道穿越断层破碎带施工时容易出现变形、坍塌等灾害问题,严重影响施工安全和进度、危害人员的安全。
